- 商品名稱：雷達液(物)位計
- 添加時間：2023-09-17 14:22:37
概述
雷達液(物)位計適用于對液體、固體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。
原理
雷達液(物)位計是基于ToF行程時間原理的高頻智能測量系統。雷達物位計的天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測
介質表面時，由于介電常數發生突變，微波脈沖的部分能量被反射回來，并被天線系統接收。
發射脈沖與接收脈沖的時間間隔與雷達天線到被測介質表面的距離成正比。通過測量發射脈沖與接收脈沖的時間差，由式D=1/2·ct即可計算出
被測介質到測量參考面的距離。
其中D為測量參考面到被測介質的距離，c為光(電磁波)在真空中的傳播速度，t為發射脈沖與接收脈沖的時間差。
然后根據用戶設定的空料位位置，由式L=E-D即可計算出物料高度。
其中E為測量參考面到用戶設定的空料位位置，D為測量參考面到被測介質的距離，L為物料高度。
產品特點
●顯示界面簡單易懂，快速設置菜單便于用戶操作
●智能回波處理技術和虛假回波抑制技術提高測量的穩定性和可靠性
●符合HART通訊協議
●使用紅外手操器進行編程，無需開蓋即可操作
●測量精度高，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號讓天線發射角更小
●采用兩線制技術，降低現場布線成本
●幾乎不受溫度、壓力變化和蒸汽環境的影響
優勢及應用
1.雷達液位計可以測量液體、固體介質比如：原油、漿料、原煤、粉煤、揮發性液體等；
2.可以在真空中測量可以測量所有介質常數>1.2的介質，測量范圍可達70m；
3.供電和輸出信號通過一根兩芯線纜（回路電路）,采用4-20mA輸出或數字型信號輸出；
4.非接觸式測量安裝方便采用極其穩定的材料牢固耐用，準確可靠分辨率可達1mm；
5.不受噪音、蒸汽、粉塵、真空等工況影響；
6.不受介質密度和溫度的變化，過程壓力可達400bar,介質溫度可達-200℃至800℃；

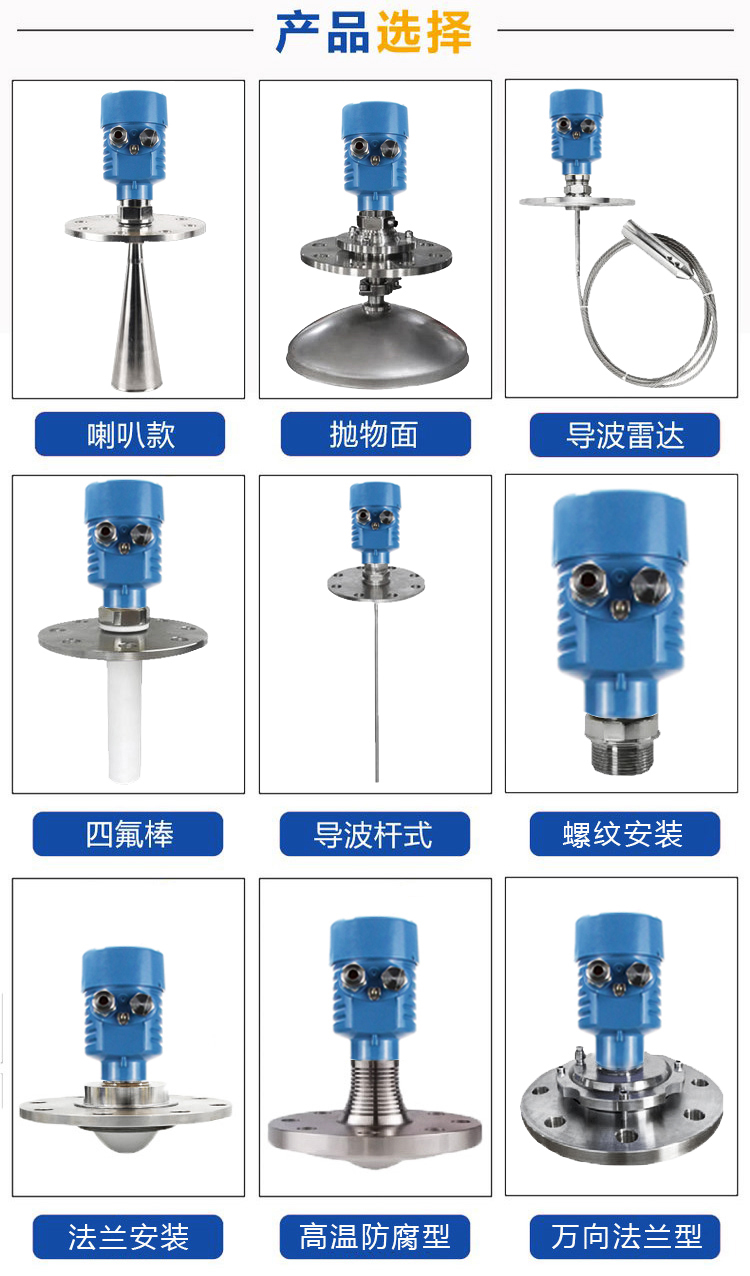

7.安裝方式有多種可以選擇：頂部安裝、側面安裝、旁通管安裝、導波管安裝；
8.調試可多種方式選擇：采用編程模塊調試（相當于一個分析處理儀表）、SOFT軟件調試、HART手持編程器調試，調試起來方便快捷 。
選型要點
①通徑口徑 ②被測介質 ③環境壓力 ④環境溫度 ⑤輸出信號 ⑥連接方式 ⑦量程范圍
